在半导体制造领域，超纯水的质量对芯片性能和生产良率起着决定性作用。为满足半导体生产对水质极高的要求，超纯水方案应运而生，其中过滤器、树脂、滤膜、EDI模块、抛光树脂等关键设备各司其职，共同构建起保障水质的严密防线。本文将为您详细介绍半导体超纯水方案应用设备相关内容。
半导体超纯水方案应用到的设备
过滤器：杂质拦截的关卡

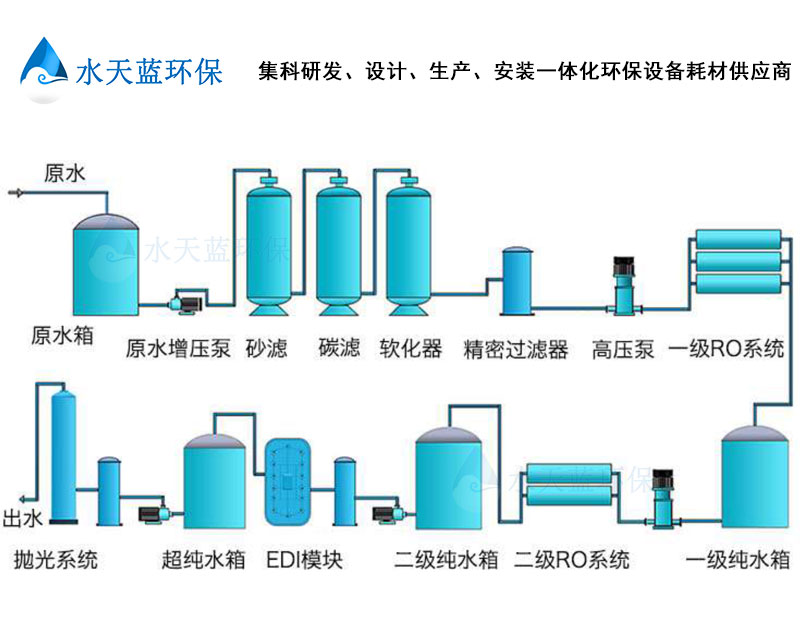

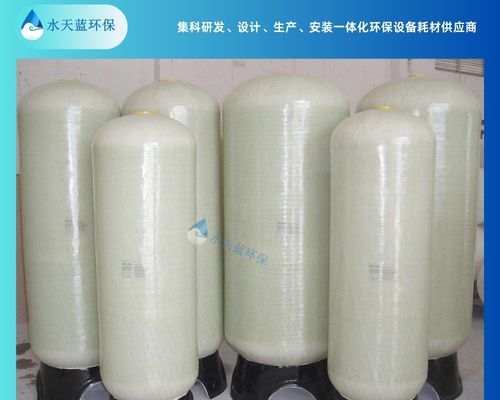

在半导体超纯水方案中，多介质过滤器作为预处理的重要设备，通常装填石英砂、无烟煤等多种过滤介质，可有效去除原水中的悬浮物、泥沙、铁锈等大颗粒杂质，降低水的浊度，为后续处理工序减轻负担。例如，在一些大型半导体制造工厂，多介质过滤器能够将原水中的浊度从几十NTU降低至1NTU以下，确保进入后续系统的水质初步达标。活性炭过滤器则利用活性炭的吸附特性，吸附水中的余氯、有机物、部分重金属离子等。余氯若进入后续反渗透系统，会氧化破坏反渗透膜，而活性炭过滤器能将余氯含量降低至近乎零，同时去除水中的异味和部分色度，使水质得到进一步净化。
树脂与滤膜：离子和微粒的精准去除
离子交换树脂在超纯水制备中扮演着核心角色。阳离子交换树脂可去除水中的钙、镁、钠等阳离子，阴离子交换树脂则用于去除氯离子、硫酸根离子、碳酸根离子等阴离子。通过阴阳离子交换树脂的协同作用，能够有效降低水的电导率，提升水的纯度。在一些先进的半导体生产工艺中，要求超纯水的电导率达到18MΩ・cm以上，离子交换树脂的合理运用是实现这一目标的关键。滤膜方面，超滤膜能够过滤掉水中的胶体、细菌、大分子有机物等，其过滤精度通常在0.001-0.1μm之间。在半导体超纯水制备流程中，超滤膜可作为反渗透的前置保障，防止反渗透膜被大颗粒杂质堵塞，延长反渗透膜的使用寿命。而反渗透膜的过滤精度更高，能截留水中的溶解性盐类、小分子有机物、微生物等几乎所有杂质，脱盐率可达99%以上，产出水质大幅提升，满足半导体生产对水质的严格要求。
EDI模块与抛光树脂：极致纯水的缔造者
EDI（电去离子）模块是超纯水制备的关键设备，它巧妙地将电渗析技术和离子交换技术相结合。在直流电场的作用下，水中的离子通过离子交换膜迁移，同时，离子交换树脂对水中的离子进行吸附和释放，实现连续去除水中离子的目的。与传统离子交换技术相比，EDI模块无需酸碱再生，避免了酸碱废液对环境的污染，且能持续稳定地生产高纯度的水，为半导体制造提供优质水源。抛光树脂作为超纯水制备的最后一道工序，用于进一步去除水中残留的微量离子和有机物，使水质达到近乎极致的纯净。在半导体芯片制造过程中，如光刻、蚀刻等关键工艺，对水质要求极高，哪怕是极微量的杂质都可能影响芯片的性能和良品率。抛光树脂能够将水中的电阻率可稳定在18MΩ・cm，TOC（总有机碳）降低至极低水平，同时进一步提升水的电阻率，确保超纯水满足半导体高端制造工艺的需求。
半导体超纯水方案中的过滤器、树脂、滤膜、EDI模块、抛光树脂等设备紧密配合，从不同角度对水进行深度净化，为半导体制造提供了不可或缺的超纯水源，支撑着半导体产业向更高精度、更高性能的方向不断迈进。如果您还想了解半导体超纯水方案应用到的设备相关内容，欢迎持续关注水天蓝，我们将为您带来更多专业水处理设备知识！
