大流量摇臂袋式过滤器结构相关介绍

文间来源: www.chinacxwj.com 文章作者:水天蓝环保 浏览量: 发布时间:2021-10-14 17:24:06

信息摘要:

袋式过滤器是污水处理系统中使用的比较广泛的一种过滤器。由于实际生产的需要,袋式过滤器还会设计成不同的形状。比如大流量摇臂袋式过滤器。这种过滤器的产水量比一般的过滤器要大的多。可以满足用水量较大的工厂的需求。

大流量摇臂袋式过滤器结构相关介绍
袋式过滤器是污水处理系统中使用的比较广泛的一种过滤器。由于实际生产的需要,袋式过滤器还会设计成不同的形状。比如大流量摇臂袋式过滤器。这种过滤器的产水量比一般的过滤器要大的多。可以满足用水量较大的工厂的需求。本文主要介绍一个大流量摇臂袋式过滤器和它的结构特点。

什么是大流量摇臂袋式过滤器
大流量摇臂袋式过滤器是一种结构新颖、体积小、节能、高效、操作简便灵活、适用性强、自动化程度高的多用途过滤设备。过滤器内部由金属网篮支撑进行支撑,滤袋挂在金属网篮上,整个罐体是密封结构,顶盖与筒体之间配有密封圈,防止空气进入。液体在压力作用下,由入口阀流进,经滤袋过滤后从出口阀流出,杂质拦截在滤袋中。使用一段时间后将滤袋更换再重新投入使用。

大流量摇臂袋式过滤器结构组成
大流量摇臂袋式过滤器的主要组成部分由上到下依次是摇手柄、摇臂、上盖、内支撑法兰、吊环螺母、金属篮网、滤袋、进水口、主筒体、出水口、支架。具体结构如下图所示。
摇手柄和摇臂的作用是用来提起上盖,当过滤器比较大的时候,通常都是要配备摇臂的。
吊环螺母用来封闭上盖,吊环螺母越多,封闭越紧,所以吊环螺母一般是围绕主筒体一圈设计。
金属网篮由1.2或1.5mm厚的不锈钢板制成,通过数控精密机床冲孔,孔径为1~4mm均匀分布,再经过模压成型。主要是用来支撑滤袋。金属网篮的直径与滤袋的直径一般是提前配好的,网篮直径过大或过小都会造成滤袋脱落,降低过滤效率。
大流量摇臂袋式过滤器按照滤袋的数量可以分为单袋式的和多袋式的。这主要是看客户的需求。多袋式大流量摇臂袋式过滤器可以根据客户的要求,将金属篮网设计成不同尺寸大小的孔径。同一个多袋式过滤中,滤袋的长短、大小、材质可以不一样。可以过滤不同介质的液体。

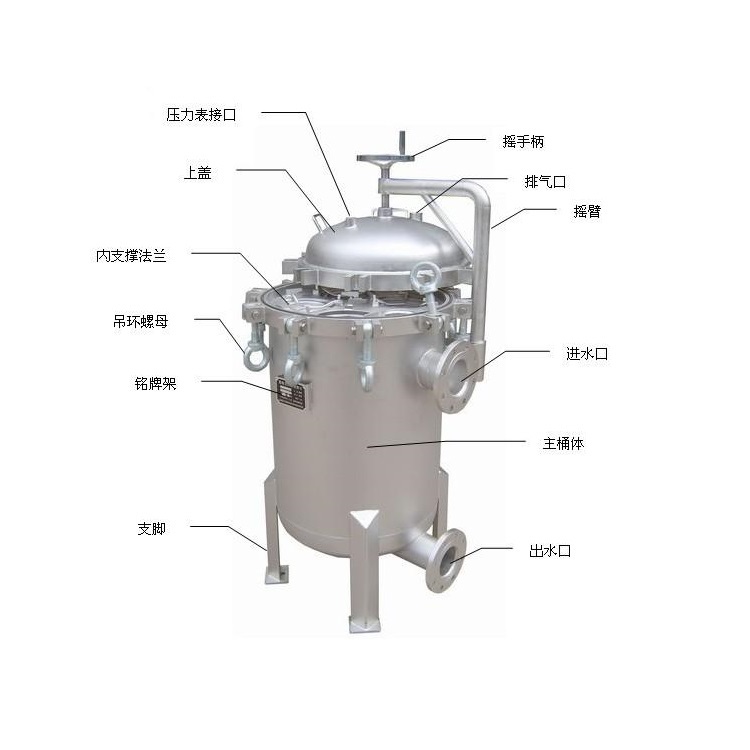

大流量摇臂袋式过滤器结构图



在实际的生产作业中,大流量摇臂袋式过滤器应用是很广泛的,特别是在一些化工、医药制造、半导体、锂电池、纺织、生物化学等领域,都有着很高的利用率。
