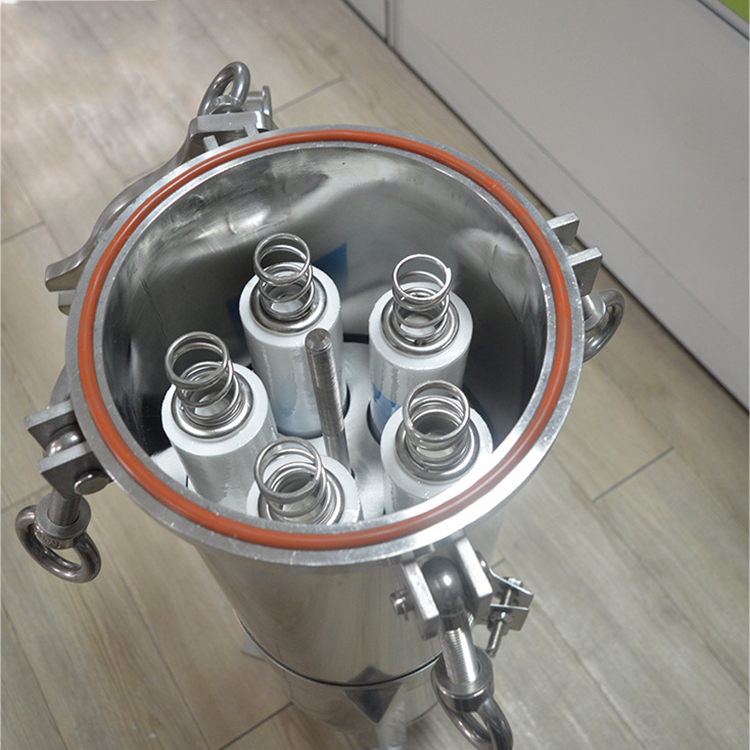

在水处理、化工、食品制药、电子超纯水生产线中，精密过滤器作为后端保安过滤核心设备，壳体是承压密封的关键载体。日常运维里壳体鼓包、法兰翘曲、筒体椭圆、焊缝凹陷变形十分常见，轻则密封渗漏、过滤失效污染后端反渗透膜、精密管路元件，重则壳体开裂介质外泄，造成生产线停机与安全隐患。作为深耕过滤设备生产定制的源头厂家，水天蓝结合十余年现场售后案例，从多方面拆解精密过滤器壳体变形的核心原因，同时给出可落地的规避与整改方案。
一、壳体本身选材与生产工艺缺陷，先天埋下变形隐患
壳体出厂前的材质用料、焊接加工、结构设计不达标，是最根本的变形原因，也是低价非标过滤器高频故障点。
① 材质壁厚缩水、牌号不符:正规304/316L不锈钢精密过滤器筒体需匹配额定压力设定标准壁厚，常规0.6MPa工况筒体壁厚不低于2mm，1.0-1.6MPa高压工况加厚至3-5mm。部分小厂为压缩成本选用薄料不锈钢，甚至用201不锈铁替代304材质，金属屈服强度大幅下降，正常承压下筒体就会被水压挤压出现椭圆形变；UPVC塑料壳体额定耐温仅45℃、耐压上限0.4MPa，强行用于高温高压场景会直接软化鼓包变形，严重时发生爆裂。
② 焊接工艺存在应力缺陷:不锈钢导热性差，环缝焊接、法兰对接焊时局部高温集中，冷却收缩产生大量内应力，若出厂未做去应力退火处理，设备通水承压后，应力逐步释放会造成焊缝位置凹陷、筒体扭曲开裂。另外筒体与法兰衔接处无圆角过渡，应力集中在尖角点位，长期受力极易出现法兰翘曲变形。
③ 结构设计不合理:多芯大流量过滤器封头未做加固筋、底部无承压支撑底座，流体压力集中在顶部封头，运行一段时间后封头向内凹陷；卡箍式过滤器封头卡槽冲压深度不足，锁紧后受力不均单侧形变，密封面无法贴合，伴随渗漏与壳体错位变形。水天蓝全系精密过滤器壳体采用数控卷板一体成型，关键焊缝全自动氩弧焊焊接，高压型号增设加强结构，出厂逐台水压试压检测，从生产端杜绝先天结构问题。
二、系统运行压力超标与水锤冲击，最易引发瞬时壳体形变
系统压力异常是现场工况里壳体变形占比最高的原因，分为稳态超压与瞬时水锤冲击两类。
稳态超压指水泵调压故障、管路阀门误关、滤芯长期堵塞压差超限，系统实际运行压力持续超过壳体额定设计压力。例如额定0.6MPa的过滤器，后端阀门关闭后泵体持续增压，压力攀升至0.8MPa以上，筒体径向受压向外鼓胀，圆形筒体慢慢变成椭圆形，法兰密封面错位漏液；滤芯超期未更换，杂质完全堵塞滤芯通道，水流无法正常穿透，过滤器腔体内憋压，直接挤压封头与筒体产生不可逆变形，后续即便更换滤芯，壳体形变也无法复原，只能整机更换。
瞬时水锤冲击危害更强，水泵启停、电磁阀快速启闭时，管路水流瞬间骤停产生高压水锤，瞬时冲击压力可达常规工作压力2-3倍，远超壳体承压阈值。这种冲击力会直接造成封头凸起、筒体局部凹陷，卡箍连接位置崩开变形，尤其是无泄压阀、安全阀保护的管路系统，水锤损伤频次极高。建议在过滤器前端加装减压阀与起跳压力1.1倍额定压力的安全阀，规避突发憋压与冲击荷载。
三、安装施工不规范，外力拉扯与受力失衡造成永久变形
绝大多数壳体法兰歪斜、接口错位变形，多源于现场安装操作不标准，属于人为外力导致的结构性损伤。
① 法兰螺栓紧固方式错误:施工人员顺时针逐颗拧紧法兰螺栓，未执行对角分次均匀锁紧工艺，单侧螺栓预紧力过大，法兰单边被强行挤压翘起，筒体跟随受力扭曲；使用大扭矩工具蛮力拧死螺栓，超出法兰承压极限，直接造成法兰盘面凹陷变形，垫片被压溃渗漏。水天蓝技术规范要求法兰螺栓分2-3轮对角紧固，高压机型搭配扭矩扳手限定紧固力矩，避免人为过拧损伤壳体。
② 管路强行对接产生拉扯应力:过滤器进出口管路未对齐，管道存在错口、偏位，施工时硬拉管路与法兰强行拼接，螺栓穿入后壳体持续承受管路剪切拉力，长期运行下筒体被拉拽变形，焊缝处疲劳开裂。同时管路未加装固定支架与柔性膨胀节，管道热胀冷缩的形变力全部传导至过滤器壳体，日积月累引发筒体弯曲翘曲。
③ 设备基础固定不稳:立式过滤器地脚螺栓未锁紧、安装地基松软，设备通水后重心偏移倾斜，筒体单侧承重受力不均；大型多芯过滤器无顶部限位固定，水流冲击下罐体往复晃动，进出口接管根部应力断裂、壳体整体形变。另外设备转运、吊装时单点受力磕碰，筒体出现凹坑损伤，承压后损伤点位优先发生形变破损。
四、介质温度、腐蚀与长期环境因素加速壳体老化变形
① 冷热交替与超温运行：不锈钢壳体长期通入80℃以上高温介质，频繁启停造成冷热循环，热胀冷缩反复作用让焊接应力不断放大，焊缝区域逐步变形渗漏；UPVC、PP塑料壳体接触60℃以上热水直接软化，结构强度丧失出现鼓包。而低温环境下塑料壳体材质变脆，压力波动时极易开裂形变。针对高温工况，水天蓝可定制316L加厚壳体搭配氟橡胶耐高温密封件，前端增设换热降温装置，控制介质温度在设备额定区间内。
② 介质腐蚀侵蚀壁厚：含氯离子酸碱废水、电镀蚀刻废液长期流经普通304不锈钢壳体，内壁发生点蚀、均匀腐蚀，筒体壁厚被逐步腐蚀变薄，承压能力下降，同等压力下更容易受压变形；壳体外部长期处于潮湿酸碱车间环境，外壁锈蚀减薄，结构稳定性大打折扣。腐蚀性工况优先选用316L不锈钢壳体，定期做内壁防腐钝化处理，延缓材质损耗。
五、运维保养缺失，隐性问题累积诱发壳体故障
日常巡检维护不到位，小问题演变为壳体不可逆变形。未按时记录进出口压差，压差超过0.25MPa仍不更换滤芯，腔体憋压常态化；排污口长期不开启排污，杂质沉淀堆积在过滤器底部，局部重量与压力集中造成底部筒体凹陷；每次拆开端盖检修后，未检查密封面平整度就直接重装，异物夹在法兰面之间，紧固后法兰受力凸起变形。
六、壳体变形后处置与长期预防建议
若壳体仅轻微形变无裂纹渗漏，可泄压拆解校正法兰平整度，更换全新垫片与滤芯，加装稳压泄压元件后短期试用；筒体明显鼓胀、焊缝开裂、椭圆度严重超标时，壳体金属结构已产生塑性形变，无法修复，必须整机更换，防止运行中爆裂泄漏。
源头预防层面，选型阶段按需匹配压力、温度、材质规格，拒绝非标低价薄料壳体；安装严格遵循对角紧固、管路软连接、支架固定规范；运行增设压力表实时监测压差压力，定期排污换芯；采购优先选择具备水压试压、工艺质检的正规厂家。水天蓝可根据化工、纯水、电镀、食品等不同行业工况，定制非标耐压耐高温精密过滤器壳体，提供上门安装指导与定期售后巡检服务，从选型、安装到运维全流程规避壳体变形故障，降低生产线运维成本。欢迎持续关注水天蓝，我们将为您带来更多专业水处理设备知识！
本文由水天蓝环保(http://www.chinacxwj.com/)原创首发，转载请以链接形式标明本文地址或注明文章出处!
客服1
