多袋式过滤器原理图及相关参数

文间来源: www.chinacxwj.com 文章作者:水天蓝环保 浏览量: 发布时间:2021-12-06 18:22:57

信息摘要:

多袋式过滤器是指一个不锈钢罐体中安装有2个或2个以上滤袋的袋式过滤器。多袋式过滤器相比于单袋式过滤器来说,产水量更大,不锈钢罐体口径更大,更符合大型工业过滤生产使用需求。多

多袋式过滤器是指一个不锈钢罐体中安装有2个或2个以上滤袋的袋式过滤器。多袋式过滤器相比于单袋式过滤器来说,产水量更大,不锈钢罐体口径更大,更符合大型工业过滤生产使用需求。多袋式过滤器的原理与单袋过滤器是一样的。

多袋式过滤器原理图

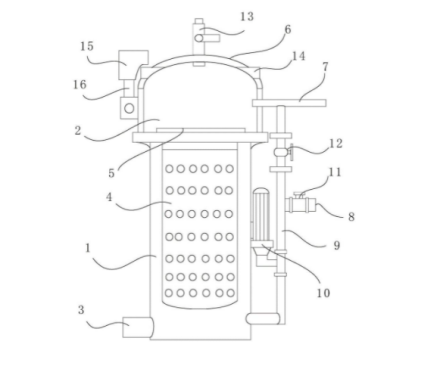

多袋式过滤器整体结构图如下所示
多袋式过滤器整体有摇臂,上盖,进出水口,滤袋,金属网篮,排气阀,压力表等部分组成。

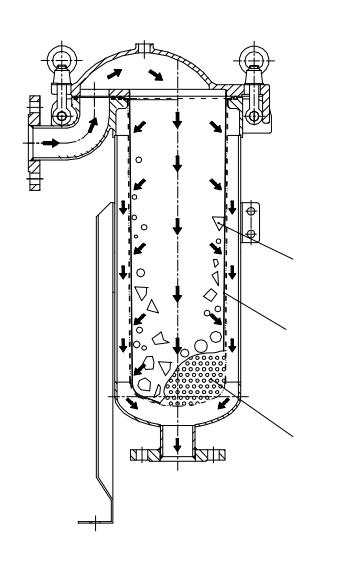

多袋式过滤器进出口方式有上进下出,侧进底出,使用最多的进出水口方式就是侧进底出,侧进底出多袋式过滤器原理图如下所示
侧入式多袋式过滤器液体从侧方进入不锈钢罐体,受到设备本身压力的冲击,液体向滤袋四周均匀的展开,干净的液体透过滤袋,由底部出水口流出,滤渣则被拦截在滤袋内部。

多袋式过滤器相关参数
技术参数
水处理系统工作压力:0.2-1.0Mpa;
多袋式过滤器反洗需要水压:>=0.18Mpa;
待过滤液体介质可允许最高温度:60℃;
电源电压:AC220V1A;
控制输出电压:每路DC24V1A;
控制方式:压差、定时、手动;
自动化程度:半自动半人工;
进出水口管路材质:碳钢、不锈钢、HDPE等;
性能参数
壳体材质:CS、304、316L、C276、2205,滤芯溶喷、玻纤、PP、PTFE
密封圈材质:标准丁睛,可选氟橡胶,PTFE
过滤精度:1微米-600微米
耐温:80℃
耐压:1.6Mpa
流量:10-500M3/H
滤袋寿命:6个月
品牌参数
过滤器名称 :多袋式过滤器
品牌:水天蓝
产品规格:5寸/10寸/20寸
产品材质:304/316L不锈钢
产品壁厚:1.2mm
产品接口:4分/6分/1寸
滤袋数量 :3、4、5、6、7、8、9、10、11、12
滤袋的材质 : PE、PP、尼龙、不锈钢
过滤器接入方式:侧进底出、上进底出
样式:立式
供货方式:现货
接口方法:法兰接口
产地:深圳
滤袋口径:1、1.2、1.5、2、2.5
联系方式:13530329790

多袋式过滤器使用时要连接在对应的产品线上,设备连接时要注意进出水接口口径要相符,并且进出水口直径要与过滤器接口对应上。一般说来,多袋式过滤器的进出水口都是法兰接口,相比较与其他接口来说,法兰接口稳定性更强,侧漏几率更低,更符合工业生产需求。
