碳钢过滤器作为工业水处理、市政供水、循环水系统中的核心预处理设备，其安装方式直接影响过滤效率、运行稳定性与后期维护便捷性。选型阶段科学确定安装方式，需结合工况条件、设备结构、系统布局及维护需求综合判断，避免因安装不当导致压降过大、滤料堵塞、设备渗漏等问题。本文将为您详细介绍碳钢过滤器的安装方式相关内容。
一、依据工况与介质特性定基础安装方向
1. 介质类型与流向
碳钢过滤器适配自来水、地下水、循环冷却水等弱腐蚀性介质，安装方向优先遵循流体流向与设备箭头标识一致。液体介质常规推荐水平安装，滤网或滤料腔朝下，便于杂质沉积与排污，适配 Y 型、篮式、多介质碳钢过滤器。若介质为气体或蒸汽，可垂直安装，但需在底部设置疏水阀，排出凝结水。对于介质自上而下流动的垂直管道，可选用立式碳钢过滤器，减少空间占用。
2. 压力与温度工况
系统压力 0.4-0.6MPa 为常规工况，过滤器公称压力需不低于系统最高压力。高压系统（不低于1.0MPa）优先水平安装，搭配法兰连接与加强型支座，分散罐体受力。温度 5-60℃的常规介质，水平、垂直安装均可；超 60℃的高温介质，水平安装更利于散热，避免垂直安装时热应力集中导致罐体变形。
二、按设备结构与流量选立式 / 卧式安装-碳钢过滤器

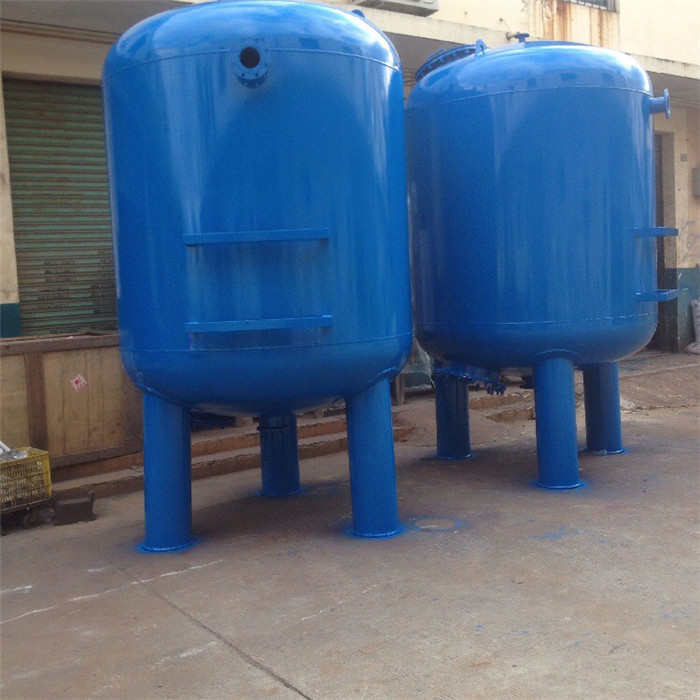

1. 立式安装（适配中小流量）
立式碳钢过滤器直径 Φ400-Φ1000mm，处理流量 1-20m³/h，占地小、安装便捷，适合空间紧凑的场景。选型要点：流量不高过10T/h 选立式，进出口法兰水平对接管道，底部设地脚螺栓固定，基础高出地面 100-150mm。立式安装需预留顶部维护空间，便于打开上盖更换滤料、清洗滤网。
2. 卧式安装（适配大流量场景）
流量不低于20T/h 的大型系统，优先选卧式碳钢过滤器，罐体横置，处理量大、流态稳定、压降均匀。选型时需确认安装场地长度，卧式罐体长度 1.8-3.0m，需预留两端拆卸空间。卧式安装需设置两组以上支座，分散罐体重量（不低于100kg 时配吊装吊钩），进出口垂直连接管道，排污口朝向排水沟，方便反洗排水。
三、结合系统布局定连接方式与空间配置-碳钢过滤器
1. 连接方式匹配管道规格
碳钢过滤器主流为法兰连接，口径与管道一致，避免缩径增大压降。小型过滤器可选用螺纹连接，成本低、安装快；大口径、高压系统必须法兰连接，加装聚四氟乙烯垫片，密封更可靠。关键系统需设置旁通管路，配关断阀门，便于过滤器检修时不中断系统运行。
2. 预留维护与操作空间
安装位置需预留不低于500mm 的维护空间，方便拆卸滤网、更换滤料、操作排污阀。过滤器前后设压力表，监测压差判断堵塞情况，前后直管段满足前 5-10D、后 2-5D（D 为管径），保证流态稳定。排污管长度不高过5m，避免背压影响排污效果，排污口朝向安全区域，防止介质飞溅。
四、碳钢过滤器选型特殊场景的安装方式调整
1. 反冲洗碳钢过滤器
全自动反冲洗碳钢过滤器可立式、卧式灵活安装，需靠近电源（三相 380V），适配 PLC 自动控制。选型时确认反洗流量为正常流量的 1.5 倍，安装时预留反洗排水通道，水平安装更利于反洗均匀。
2. 防腐型碳钢过滤器
处理含酸碱、高氯离子废水时，选衬胶 / 环氧防腐碳钢过滤器，垂直安装需避免底部积液腐蚀，水平安装时排污口完全排空，减少介质残留。
五、碳钢过滤器安装方式确定的核心选型总结
碳钢过滤器安装方式选型遵循 “流量定结构、工况定方向、布局定空间” 原则：中小流量、空间有限选立式水平安装；大流量、长周期运行选卧式；高压高温优先水平安装；关键系统加旁通与维护空间。选型时同步确认连接方式、支座设计、仪表配置，确保安装方式与工况、系统、维护需求完全匹配，保障过滤器长期高效稳定运行。如果您还想了解更多碳钢过滤器的安装方式相关内容，欢迎持续关注水天蓝，我们将为您带来更多专业水处理设备知识！
